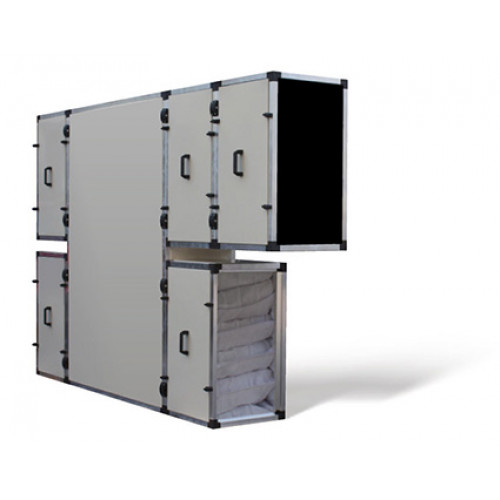

Приточно-вытяжная система с рекуперацией тепла и влаги. Предназначена для бытового и промышленного применения при сверхнизких температурах уличного воздуха.
- Воздухообмен 2000 м³/ч.
- Стабильная работа до -45°С.
- 4 ступени рекуператора, КПД 89%.
- Встроенный электрический нагреватель.
- Встроенная автоматика.
- Монтируется в любом положении.
- Работает без преднагрева, отсутствует конденсат.
- Рабочая площадь рекуператора м².
- Для любых помещений от 250 до 730 м².
Комплектация установки
- Фильтр приточный и вытяжной F5
- Вентилятор приточный и вытяжной
- Четыре энтальпийных рекуператора
- Датчик температуры уличного воздуха
- Датчик температуры приточного воздуха
- Автоматика (monocontroller v.2)
- Электрический нагреватель.
- Настенный пульт управления (Базовый)
- Корпус с тепло-шумоизоляцией «Сен-Гобен» 50мм
Функциональная схема
СР - встроенный Monocontroller v.2
P - настенный пульт управления
М1 - приточный вентилятор
М2 - вытяжной вентилятор
D1 - датчик температуры уличного воздуха
D2 - датчик температуры приточного воздуха.
К1, К2, K3, K4 - энтальпийный рекуператор
F1 - воздушный фильтр вытяжного воздуха
F2 - воздушный фильтр приточного воздуха
Возможности установки
- Стабильная работа рекуператора до -45°С
- Точное поддержание температуры подаваемого воздуха
- 3 индивидуально настраиваемые скорости
- Возврат тепла, КПД возврата 89%
- Возврат влаги, КПД возврата 50-60%
- Наладка оборудования на заводе-изготовителе
- Разрешён монтаж на улице или в холодных помещениях
- Отсутствует конденсат
- Работает без преднагрева
- Монтируется в любом положении
Возможности автоматики
- Индивидуальная настройка трех скоростей вентилятора.
- Индивидуальная настройка приточного и вытяжного вентилятора.
- Программирование установки на неделю, 6 событий в день.
- Управление электрическим нагревателем.
- Управление водяным нагревателем.
- Управление увлажнителем.
- Управление охладителем.
- "АВАРИЯ" подключение пожарной сигнализации.
- "ПАУЗА" прерывание работы по сигналу внешнего устройства через "сухой контакт"
- Авто рестарт при пропадании питания.
- Система самодиагностики и архив аварий.
- Контроль рекуператора от обмерзания.
- Контроль вентиляторов по току или RS485.
- Контроль воздушного фильтра по времени отработки.
- Диспетчеризация через интернет по протоколу MODBUS 485.
- Подключение к умному дому по протоколу MODBUS 485.
- Управление уличными воздушными заслонками (откр./закр.)
Размеры
